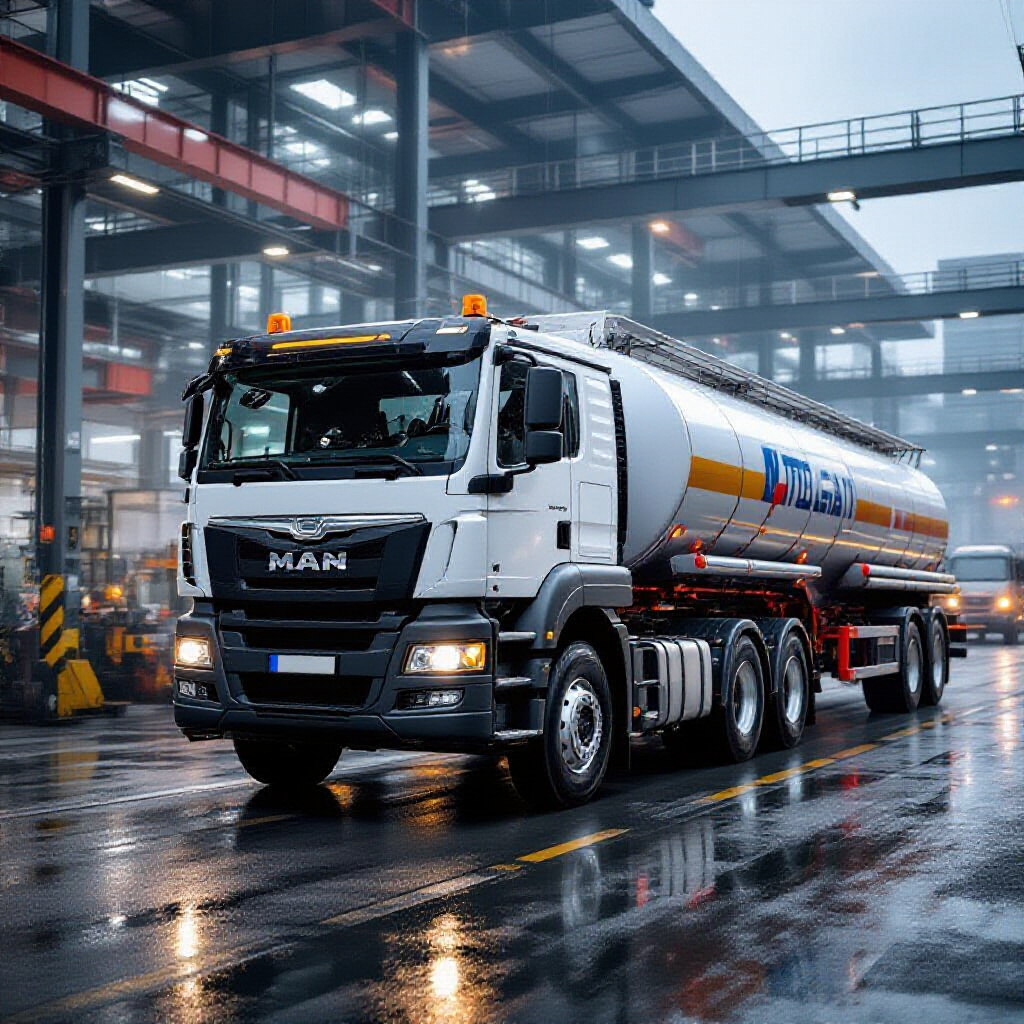

Назначение и устройство автотопливозаправщика АТЗ
Для перевозки топлива и его выдачи через установленное насосное оборудование предназначен автотопливозаправщик. В состав такой машины входят автомобильное шасси, цистерна, трубопроводы, арматура, средства учёта и система управления. Конструкция надстройки должна соответствовать допустимой полной массе автомобиля и нагрузкам на его оси.
Вместимость цистерны определяют с учётом задач перевозки, характеристик топлива и параметров шасси. При проектировании учитывают массу пустой ёмкости, оборудования и жидкости, а также размещение узлов, влияющих на центр тяжести. Совместимость цистерны с рамой рассчитывают до начала монтажа: она влияет на устойчивость машины и распределение нагрузок.
Цистерна, секции и внутренние перегородки
Цистерну изготовляют из металла, пригодного для контакта с перевозимым продуктом и предусмотренных условий эксплуатации. При выборе материала учитывают коррозионную стойкость, свариваемость и массу конструкции. Объём и форма ёмкости задают её габариты и влияют на положение центра тяжести.
Внутренние перегородки уменьшают перемещение жидкости при разгоне, торможении и поворотах. Секционирование применяют, когда требуется раздельная перевозка разных партий топлива или гибкое распределение объёма. Число секций и конструкцию перегородок согласуют с режимом заполнения и допустимой нагрузкой на оси.
Насосное оборудование и система выдачи топлива
В систему выдачи входят насос, трубопроводы, запорная арматура, фильтр, рукава и счётчик топлива. Насос обеспечивает перекачку из цистерны, а фильтр задерживает механические частицы, которые могут повредить оборудование или повлиять на работу узлов выдачи. Пропускную способность и тип насоса подбирают под характеристики топлива и требуемый режим работы.
Расположение рукавов, арматуры и органов управления должно обеспечивать доступ для осмотра и обслуживания. При проектировании предусматривают отсечение потока и возможность слива остатков из отдельных участков системы. Электрические компоненты и соединения выбирают с учётом среды, в которой эксплуатируется оборудование.
Этапы производства и сборки АТЗ
Производственный цикл включает подготовку конструкторской документации, изготовление цистерны, установку надстройки и монтаж оборудования. На этапе проектирования проверяют соответствие параметров шасси расчётной полной массе, габаритам и нагрузкам на оси. После сборки испытаниями проверяют цистерну, трубопроводы и систему выдачи.
Изготовление цистерны и контроль соединений
Заготовки размечают, режут и формуют по чертежам. Перед сваркой поверхности очищают от загрязнений, а элементы фиксируют, чтобы уменьшить риск смещения и деформации. Сварные швы выполняют по технологии, предусмотренной для выбранного материала и толщины металла.
После сварки соединения осматривают, а герметичность проверяют методом, установленным документацией на изделие. Контролируют также места установки патрубков, люков и арматуры: именно там конструкция содержит дополнительные соединения. Выявленные дефекты устраняют до окраски и монтажа оборудования.
Монтаж надстройки и оборудования на шасси
Цистерну устанавливают на раму через опорные элементы, которые распределяют нагрузку и ограничивают передачу вибраций. Способ крепления согласуют с конструкцией рамы: вмешательство в её элементы допускается только по предусмотренной технологии. Затем монтируют насос, трубопроводы, рукава, фильтры и приборы учёта.
После монтажа проверяют крепёж, зазоры, доступ к узлам и отсутствие контакта трубопроводов с подвижными или нагревающимися частями автомобиля. Компоновка должна сохранять возможность осмотра оборудования и не препятствовать штатной работе шасси.
Варианты шасси и критерии их выбора
Для АТЗ применяют шасси с разной грузоподъёмностью, длиной рамы и колёсной формулой. Распространённые обозначения — 4×2, 4×4, 6×4 и 6×6: первая цифра указывает общее число колёсных позиций, вторая — число ведущих. Полный привод может быть полезен на маршрутах с грунтовыми участками, но сам по себе не определяет допустимую массу надстройки.
Грузоподъёмность, колёсная формула и длина рамы
Грузоподъёмность ограничивает массу цистерны, топлива, оборудования и людей. При расчёте учитывают полную массу машины, указанную в документации шасси, и допустимые нагрузки на каждую ось. Длина рамы влияет на размещение цистерны и положение опор; слишком короткая база затрудняет компоновку, а чрезмерный задний свес меняет распределение нагрузки.
Распределение нагрузки и условия эксплуатации
Для проверки совместимости определяют массу надстройки и её положение относительно осей, затем рассчитывают нагрузки для пустой и заполненной цистерны. Учитывают смещение центра тяжести при неполном заполнении секций и динамические нагрузки при торможении и поворотах. Итоговые значения сопоставляют с ограничениями для шасси и требованиями к транспортному средству.
Выбор колёсной формулы связан с покрытием, уклонами и условиями доступа к месту заправки. Для движения по дорогам с твёрдым покрытием может применяться схема 4×2; варианты 4×4 и 6×6 предусматривают привод на большее число осей. Конкретная пригодность определяется не только формулой, но и нагрузкой на оси, дорожным просветом и параметрами шин.
Испытания и требования безопасности
Готовое транспортное средство проверяют на соответствие документации и требованиям технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колёсных транспортных средств». Проверка охватывает конструкцию, крепление надстройки и работу установленного оборудования.
Проверка герметичности и работоспособности систем
Цистерну и сварные соединения испытывают на герметичность способом и при условиях, установленных конструкторской документацией. Отдельно проверяют трубопроводы, арматуру и места подключения насоса. При функциональном испытании оценивают запуск насоса, устойчивость подачи и работу счётчика; обнаруженные утечки или сбои устраняют до допуска машины к эксплуатации.
Защита от утечек, заземление и пожарная безопасность
Для снижения риска утечки контролируют состояние швов, креплений, уплотнений и запорной арматуры. Электрическое соединение элементов и заземление выполняют по проекту, чтобы отводить статический заряд при операциях с топливом. Также предусматривают маркировку, средства пожаротушения и меры, исключающие появление источников воспламенения рядом с местами выдачи.
